低水泥鋁鎂質耐火澆注料是一種針對中小型鋼包使用研發的一種改進型鋁鎂質耐火澆注料。他的研發是基于水玻璃鋁鎂質耐火澆注料發展起來的，采用較高檔的耐火原料，用科學方法設計材料的配方，配制出了高技術低水泥鋁鎂質耐火澆注料，可在大、中型鋼包上使用，提高鋼包包齡。

　　低水泥鋁鎂質耐火材料的抗渣性能，與鋁鎂尖晶石耐火澆注料相似，而優于鋁尖晶石質耐火澆注料，因此被國內外用戶選用，特別是日本鋼包上使用普遍。另外，該料在大型高爐出鐵溝的脫硅傾注溝上使用，其壽命高于Al2O3 – SiC – C 質鐵溝料。

　　組成材料和性能：

　　低水泥鋁鎂質耐火澆注料的高技術基礎是高檔原料和科學配方，施工、烘烤和精心工藝操作及維護，是其高壽命的保證。該料在100噸左右的鋼包上使用，包齡為60 ~ 120次。

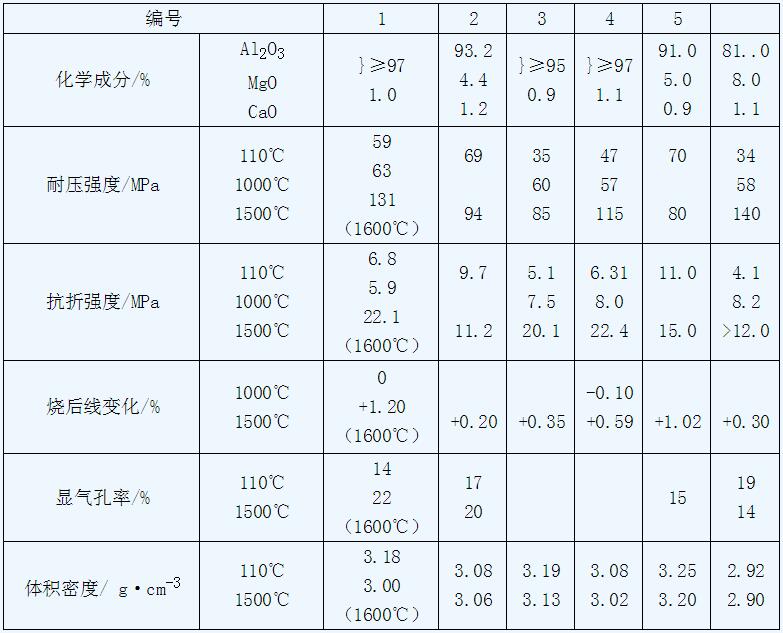

　　下表數據為低水泥鋁鎂質耐火澆注料的主要性能。

　　編號1 ~ 編號3用電熔白剛玉作耐火骨料和部分粉料;編號4 ~ 編號6分別用板狀剛玉、致密剛玉和特技礬土熟料做耐火骨料，耐火粉料部分用電熔白剛玉;編號5 用輕燒鎂砂粉，其余編號的用電熔鎂砂粉;采用α- Al2O3 和SiO2 超微粉、CA-70水泥、三聚磷酸鈉分散劑和快干劑等材料，精心配制。

　　從表中看出，低水泥鋁鎂質耐火澆注料的性能是優良的。MgO含量不大于8%，與Al2O3 的含量為89% ~ 97.6%，說明材料優良;燒后線變化均為正值，氣孔較低，強度較高，有利于澆注料的使用。
