1 范圍
耐火水泥即鋁酸鹽水泥是以鋁礬土和石灰石為原料，經煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣（CaO·Al2O3，簡寫CA）及其他的鋁酸鹽，以及少量的硅酸二鈣（2CaO·SiO2）等。顏色多為灰色與白色
本標準規定了鋁酸鹽耐火水泥的屬于和定義、分類、材料、技術要求、試驗方法、檢測規則和包裝、標志、運輸、貯存與使用等。
本標準適用于鋁酸鹽水泥。
2 規范性引用文件
下列文件對與本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本使用于本文件。凡是不注日期的引用文件，其新版本（包括所用的修改單）適用于本文件。
GB/T 176 水泥化學分析方法
GB/T 205 鋁酸鹽水泥化學分析方法
GB/T 1345 水泥細度檢驗方法 篩析法
GB/T 1346 水泥標準稠度用水量、凝結時間、安定性檢驗方法
GB/T 7322 耐火材料 耐火度試驗方法
GB/T 8074 水泥比表面積測定方法 勃氏法
GB/T 9774 水泥包裝袋
GB/T 12573 水泥取樣方法
GB/T 21114 耐火材料 X射線熒光光譜化學分析熔鑄玻璃片法
YS/T 89 煅燒a型氧化鋁
JC/T 727 水泥凈漿標準稠度與凝結時間測定儀
3 術語和定義
下列術語和定義適用于本文件
3.1 鋁酸鹽水泥熟料
以鈣質和鋁質材料為主要原料，安適當比例配制成生料，煅燒至完全或部分熔融，并經冷卻所得以鋁酸鈣為主要礦物組成的產物。
3.2 鋁酸鹽水泥
由鋁酸鹽耐火水泥熟料磨細制成的水硬性膠凝材料，代號CA 注：在磨制CA70水泥和CA80 水泥時可參加適量的a——AL2O3粉。
4 分類
安水泥中AL2O3含量（質量分數）分為CA50、CA60、CA70和CA80四個品種，各品種如下規定：
（a） CA-50 50%≤（AL2O3）＜ 60% ，該品種根據強度分為 CA50—I 、CA50—II、CA50—III和CA50—IV
（b） CA60 60%≤（AL2O3）＜ 68%，該品種根據主要礦物組成分為CA60-I（以鋁酸一鈣為主）和CA60—II （以鋁酸二鈣為主）
（c） CA70 68%≤（AL2O3）＜ 77%
（d） CA80 （AL2O3）≥ 77%
5 材料
α—AL2O3 粉應符合 YS/T 89的規定
6 技術要求
6.1 化學成分

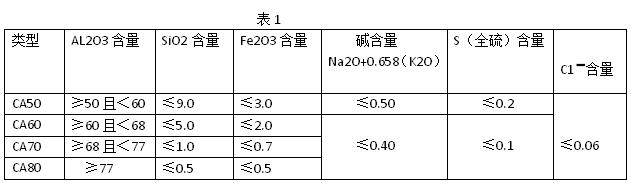

鋁酸鹽耐火水泥的化學成分以質量分數計，數值以% 表示，指標應符合 表1的規定
6.2 物理性能
6.2.1 細度
比表面積不小于300㎡/Kg 或45 μm 篩余不大于20% 。有爭議時以比表面積為準。
6.2.2 水泥凝結時間

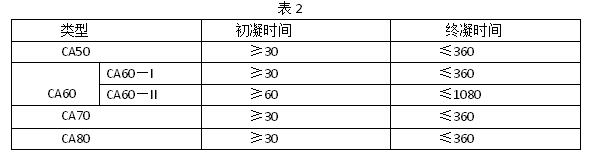

水泥凝結時間應符合表2
6.2.3 強度
各類型鋁酸鹽水泥各齡期強度指標應符合表3 的規定
6.3 耐火度（選擇性指標）
如用戶有耐火度要求時，水泥的耐火度由買賣雙方商定
7 試驗方法
7.1 化學成分
7.1.1 AL2O3 、 SiO2 、 Fe2O3 、K2O 、Na2O 和 S（全硫）的含量
按GB/T 205 進行，或按GB/T 21114進行，當有爭議時，以GB/T 205為準
7.1.2 C1- 的 含量按 GB/T 176進行
7.2 強度成型用水灰比
CA50耐火水泥成型時，水灰比按0.44和膠砂流動度達到14mm~165mm來確定。當膠砂流動度超出高流動度范圍時，應在0.44基數上以0.01的正北數增加或減少水灰比，使制成膠砂流動度達到145mm~155mm 或減至 165mm~155mm，試件成型時用達到上述要求流動的水灰比來制備膠砂。
CA60 、CA70、CA80耐火水泥成型時，水灰比按0.40和膠砂流動度達到145mm~165mm來確定，當膠砂流動度超出該流動范圍時，按CA50成型的方法進行調整，其中，膠砂流動度操作按GB/T 2419進行。
7.2.1 養護和脫模
試體成型后連同試模一起放在復合GB/T 17671—1999規定的濕氣養護箱中，養護6h脫模。除6h齡期試體外，其他齡期試體脫模后應盡快放入GB/T 17671-1999 規定的水中養護。養護時不得與其他品種水泥試體放在一起。當因脫�？赡苡绊懺圀w強度試驗結果時，可以延長脫模時間，并做記錄。
