摘要：對耐火澆注料在經(jīng)過施工拆模后而沒有進行及時的烘爐，表面可能出現(xiàn)泛起一層白色的毛絨黏附物，而且會有粉化現(xiàn)象，這種現(xiàn)象屬于返堿現(xiàn)象，我公司對于此問題進行了分析探討和解決。

一：返堿現(xiàn)象的由來

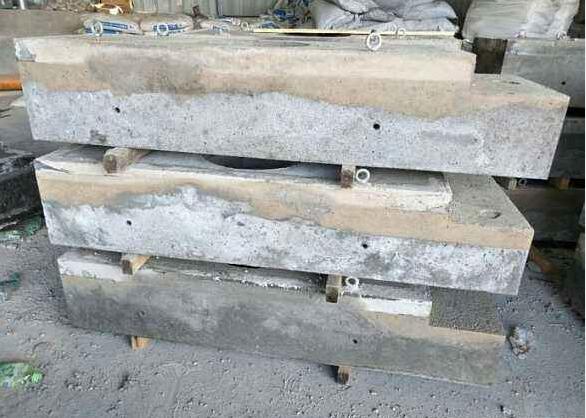

耐火澆注料廣義是指水硬性耐火材料是由耐火顆粒基料、粉料及其它不同屬性的外加劑組成，經(jīng)加水?dāng)嚢韬缶哂杏幸欢ㄓ捕群蛷姸鹊牟欢ㄐ彤a(chǎn)品，施工使用時候需要支模具澆注用振動棒振動施工，是應(yīng)用在高溫行業(yè)比較廣泛的耐火材料。施工完畢拆模后的耐火澆注料如果沒有及時進行烘爐在放置過程中，可能表面會出現(xiàn)長白毛，隨后慢慢出現(xiàn)起砂和粉化。然后用手摸就能明顯感覺到掉砂，這種現(xiàn)象我們叫做是返堿現(xiàn)象 比較容易在夏天發(fā)生。如果不及時采取措施對施工體的質(zhì)量影響很大，為此我們分析返堿的原因是怎么形成的。

二：返堿現(xiàn)象的原因

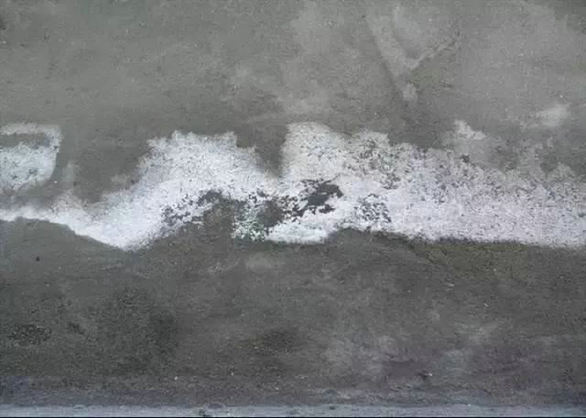

返堿的原因主要是因為耐火澆注料配制的原料中含有比如Na、K、Fe2O3等堿金屬氧化物，而這些堿金屬氧化物在與水結(jié)合攪拌后形成凝結(jié)硬化，生成游離水漂浮在其表面的水中，會帶有松散的膠狀白色沉淀物，這種現(xiàn)象是由于耐火澆注料表面未水化的水泥顆粒遇水后形成的飽和溶液，隨之沉淀出鋁膠和水化鋁酸鈣導(dǎo)致堿金屬氧化物與空氣中的二氧化碳等發(fā)生反應(yīng)，形成的。比如耐火澆注料原料中耐火骨料、耐火粉料、作為耐火澆注料結(jié)合劑的鋁酸鈣水泥，各種微硅粉和添加劑、減水劑、促凝劑、防爆劑等。這些材料中往往都含有少量的堿金屬氧化物，其中所含的堿，有一部分可以溶入水中，特別是分散劑中的堿，幾乎全部溶入水中。而這些溶入水中的堿金屬就可以通過毛細孔向硬化體表面遷移，到達表面后再與空氣中的CO2反應(yīng)形成碳酸鹽造成返堿，返堿后出現(xiàn)長白毛 、掛白霜，這種現(xiàn)象雖然不會影響耐火澆注料的整體性能，但會造成施工體表皮粗糙不平，影響外觀。

三：返堿現(xiàn)象的解決辦法

耐火澆注料發(fā)生返堿現(xiàn)象不必過于驚慌，如果是已經(jīng)在使用中的耐火澆注料出現(xiàn)這種現(xiàn)象就要做好澆注拆模后盡快烘干，排除水分，消除澆注體內(nèi)的鈉鹽的載體，使堿滯留在施工體內(nèi)，不再向表面遷移，如果不能及時烘干就要做好澆注料環(huán)境密閉，表面覆蓋塑料薄膜，從而阻止水分攜帶著堿向表面遷移。第二種辦法從耐火澆注料自身解決，方法就是選用低堿含量的耐火原料，提高耐火澆注料粘度及快速硬化這樣可降低鈉鹽遷移速度，做好加強質(zhì)量管理，嚴格控制加水量，防止加水過多。
