乙烯裂解爐是整個乙烯裝置的核心，屬于高溫高壓裝置，施工過程中需要控制的關鍵點很多，其中輻射室襯里的施工工序復雜，作業環境惡劣，施工技術要求較高，其施工質量的好壞直 接影響到裂解爐的能耗、爐壁板表面溫度以及使用壽命 ，因此值得重點注意。

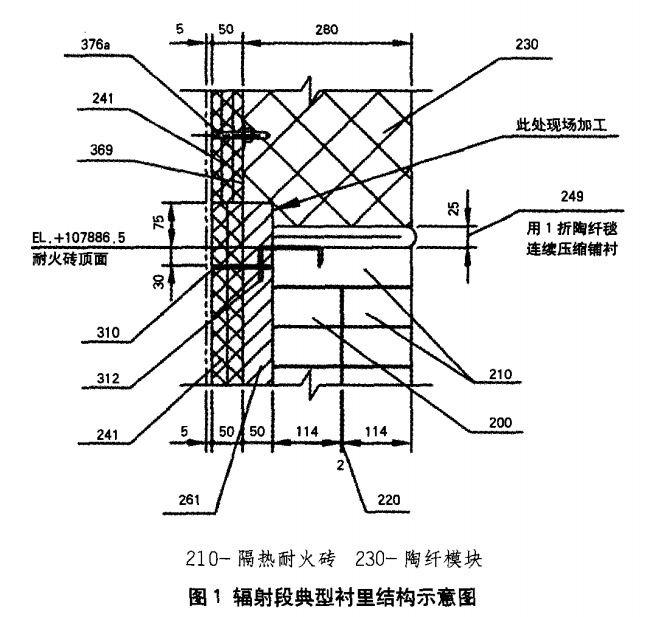

輔射室襯里主要分布在輻射室頂板、壁板、底板和橫跨段的內表面上 ，其中頂板和橫跨段由陶纖毯和陶纖模塊組成，底板則由陶瓷纖維毯和澆注料組成。壁板的襯里結構相對復雜，一共分為4個面 ，即2面側墻和2面端墻 。每面墻體按照上下結構又分為陶瓷纖維模塊和隔熱磚墻兩部分，詳細結構見圖1。

錨固件通常包括V型，SM 型及SV型錨固釘、抓釘栓、陶纖模塊安裝組件和陶纖毯安裝組件中的螺柱等。焊接前，在壁板上按照設計圖紙要求的間距尺寸進行彈線，確定施焊部位，并對焊點處進行除銹。彈線前需先找出壁板中心線，并從中心線向兩側進行。焊接時應確保錨固件焊接牢固，無裂紋、咬肉現象，且與壁板垂直。其中對于陶纖模塊安裝組件中螺柱的焊接，宜采用專用的機動弧焊接(自動焊接)，并在焊接完成后及時將陶瓷環去除。錨固件焊接完成后，可用0.5kg的鐵錘逐個進行敲擊檢查，并測量錨固件的間距。相鄰兩個錨固件的中心距允許偏差為±2ram，任意兩個錨固件間距的允許偏差為±3ram 。

陶瓷纖維毯鋪設，層鋪陶纖毯一般用于磚墻、陶瓷纖維模塊的背襯和爐頂中間蓋板處。其施工步驟雖然簡單，但要保證質量并不容易 ，必須嚴格按照設計圖紙和規范要求施工，并注意以下幾點事項：

(1)切割陶纖毯時，其切口應整齊，不得任意撕扯。

(2)所有陶纖毯的施工，在邊緣處應以“U”型折邊，保證端部的密封。

(3)隔熱層、耐火層陶纖毯采用縱、橫交叉鋪設方法，每層錯縫應大于100mm，即：第一層縱向鋪貼，第二層橫向鋪貼，如此交叉。同時隔熱層的里層對接，其對接縫處應留有余量壓 縮擠緊；外層搭接，搭接長度宜為 lOOmm，搭接方向應為順氣流方向，搭接處用粘結劑沾粘。
