1 范圍
本標準規定了氧化鋁空心球磚的術語和定義、牌號、技術要求、試驗方法、質量評定程序、包裝、標志、運輸、儲存和質量證明書。
本標準適用于高溫工業窯爐用氧化鋁空心球磚。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2998 定形隔熱耐火制品體積密度和真氣孔率試驗方法
GB/T 5072 耐火材料常溫耐壓強度試驗方法
GB/T 5988 耐火材料加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學分析方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 10325定形耐火制品驗收抽樣檢驗規則
GB/T 10326定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546定形耐火制品包裝、標志、運輸和儲存
GB/T 21114耐火材料X涉嫌熒光光譜化學分析 熔鑄玻璃片法
YB/T 4130 耐火材料 導熱系數試驗方法（水流量平板法）
3 術語和定義
下列術語和定義適用于本文件
3.1 氧化鋁空心球磚
以氧化鋁空心球、α—AL2O3粉為主要原料，成型后經高溫燒制而成，AL2O3含量在90%以上，主晶相為α—AL2O3（剛玉）的定形耐火制品。
4 牌號
氧化鋁空心球磚按氧化鋁含量和體積密度的不同，分為LQZ-99-1.4，LQZ-99-1.6，LQZ-99-1.8，LQZ-95-1.4，LQZ-95-1.6，LQZ-95-1.8，LQZ-90-1.4，LQZ-90-1.6，LQZ-90-1.8九個牌號。牌號中L、Q、Z分別為“鋁”、“球”、“磚”三個字含運拼音首字母，99、95、90為氧化鋁的質量百分含量，1.4，1.6，1.8分別表示牌號磚的體積密度。
5 技術要求
2.1 氧化鋁空心球磚的理化指標應符合表1的規定
2.2 氧化鋁空心球磚的尺寸允許偏差及外觀應符合表2的規定
2.3 特殊技術要求按供需雙方約定進行。

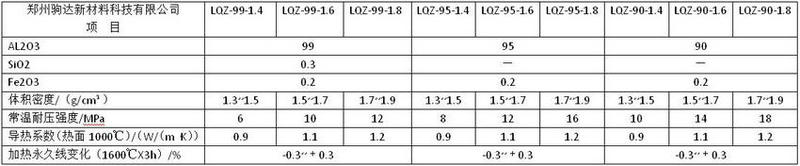

表1 氧化鋁空心球磚的理化指標

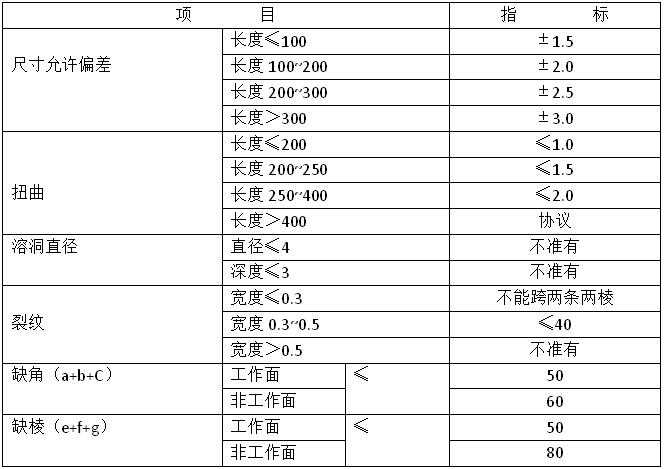

表2 氧化鋁空心球磚的尺寸允許偏差及外觀要求 （單位為毫米）
6 試驗方法
6.1 檢驗試樣按GB/T 7321進行：對不能制備標準試樣的異型制品，采用同一工藝條件下的直形磚代替。
6.2 化學成分的測定按GB/T 6900 或 GB/T 21114 進行
6.3 體積密度的測定按GB/T2998進行
6.4 常溫耐壓強度的測定GB/T 5072進行
6.5 加熱永久線變化的測定按 GB/T 5988進行。
6.6 導熱系數的測定按 YB/T 4130 進行
6.7 外觀尺寸的檢查按GB/T 10326進行。
7 質量評定程序
7.1 編批
產品按同一牌號編批，每批數量不大于100t
7.2 抽樣及合格判定規則
產品的抽樣按GB/T 10325進行。化學成分、體積密度、常溫耐壓強度、導熱系數和加熱永久線變化為檢驗驗收項目，檢驗結果應符合表1的規定。如有不合格項時，應重新取雙倍試樣對該不合格項目進行復驗，復驗結果的平均值符合表1的規定時，判定該批產品為合格，否則，判為不合格。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認定或由第三方認證的形式進行。
8 包裝、標志、運輸、儲運和質量證明書
8.1 產品的包裝、標志、運輸和儲存按GB/T 16546進行，有合同約定的按合同進行。
8.2 產品出廠時，應附有供方質量監督部門簽發的質量證明書，載明供方名稱、需方名稱、產品名稱和牌號、合同號、生產日期及理化指標等內容。
