耐火預(yù)制件是由耐火骨料、粉料、結(jié)合劑、添加劑、水或其他液體精心配制而成，用澆注方法成固定形狀的不定形耐火材料。按結(jié)合劑分為耐火水泥結(jié)合、磷酸鹽結(jié)合、水玻璃結(jié)合、無水泥結(jié)合等。按材質(zhì)可分為高鋁質(zhì)、剛玉質(zhì)、粘土質(zhì)、莫來石質(zhì)等。
澆注料預(yù)制塊是耐火材料一個重要品種，其所占比例越來越高。是將高溫窯爐待施工的部位提前分割成小塊，并設(shè)計出特殊的形狀，按形狀制作模具，在工廠將耐火澆注料等預(yù)澆注成型、養(yǎng)護(hù)、烘烤完畢后運到現(xiàn)場吊掛拼裝后使用。生產(chǎn)方式是按客戶的要求，選擇耐火澆注料或可塑料，經(jīng)充分?jǐn)嚢韬螅谷腩A(yù)制的各種模具內(nèi)，用震動、搗打方式成型。成型后放入恒溫恒濕的房間內(nèi)養(yǎng)護(hù)，養(yǎng)護(hù)時間一般須3天。養(yǎng)護(hù)完成，用小鐵錘敲到，憑敲打的聲音來判定產(chǎn)品的固化程度，確定是否可以脫模。如果聲音發(fā)悶，表皮松軟，一般還須進(jìn)行自然風(fēng)干一天，待充分固化后，才能脫模。

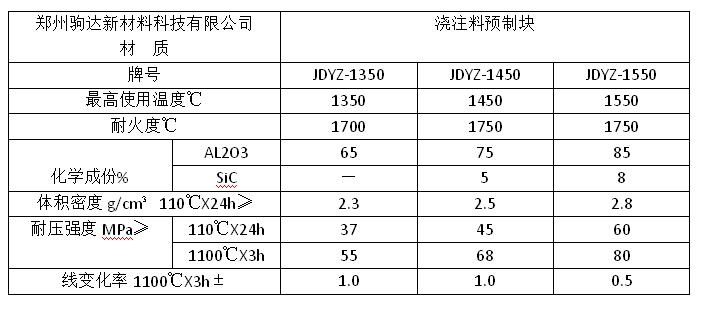

澆注料預(yù)制塊按材質(zhì)的不同，可以直接使用，或烘烤后使用。對蠕變性能要求高的，還可以把產(chǎn)品高溫?zé)Y(jié)后再使用。澆注料預(yù)制塊按結(jié)合劑分鋁酸鹽水泥、水玻璃、磷酸鋁、粘土結(jié)合和低水泥預(yù)制塊；按重量分為大型、中型、小型預(yù)制塊。預(yù)制塊有配鋼筋和錨固件的，所以又分為普通預(yù)制塊、鋼筋預(yù)制塊和錨固件預(yù)制塊等。
