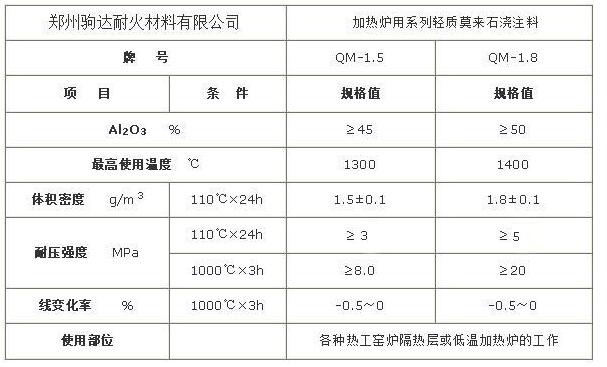

輕質莫來石澆注料是一類應用在加熱爐中的主體材料不但要求有良好的高溫性能，而且要求由較小的體積密度和導熱系數。輕質莫來石澆注料就是具有優良的高溫性能，又有比較好的保溫隔熱效果的耐火材料。由于它采用合成原料，以低水泥或微粉的形式結合，所以它可以直接應用在與火焰接觸的高溫部位。

1：輕質莫來石骨料的選擇

2：水泥的選擇

    因為這種澆注料使用在加熱爐的高溫部位，使用溫度約1350℃，所以應該選擇性能優異的純鋁酸鈣水泥，其AL2O3含量一般應大于70%。如果水泥雜質含量較高，在高溫下易與澆注料反應產生低熔物，將會影響澆注料的高溫使用性能。其加入量一般控制在5%~10%為宜。加入量過大會降低澆注料的中溫強度，在高溫時將會對澆注料的高溫強度和耐剝落性能產生不利影響。

3：微粉的選擇

    輕質莫來石澆注料和致密澆注料相比，輕質莫來石澆注料的流動性較低，特別是這種使用在高溫部位的澆注料由于使用條件的制約，一些細分的添加量和添加品種收到一定程度的限制。為了增強這種澆注料的流動性能，采用加入復合微粉的形式。通過對比試驗后認為，只加入單一的氧化鋁粉或者硅微粉，很難使這種澆注料達到良好的流動性和使用性能，為此選擇兩種微粉復合加入。為了提高澆注料的施工性能和高溫強度指標，我們增加了超細粉的加入量，綜合考慮超細粉總量控制在10%~18%比較合適。

4：藍晶石加入量的確定

    由于輕質澆注料骨料致密性能較差，如果配比控制不當，易造成澆注料高溫線收縮增大，是澆注料在高溫使用時容易產生裂紋和剝落，嚴重影響澆注料的高溫使用性能，為此我們加入適量的藍晶石來控制澆注料的線變化，其加入量以4%~6%為宜。
