隔熱耐火澆注料近年來，在冶金、石油化工、機械、電力、建材等工業部門廣泛應用;并且在某些裝置中，改用隔熱耐火澆注料代替傳統磚結構，取得了良好效果，在使用上逐漸向系統化方向發展。

       駒達耐火材料生產的隔熱耐火澆注料是不定形耐火材料的重要組成部分，可作為熱工設備的保溫層或直接接觸火焰作內襯，具有耐火和隔熱的雙重性能。它具有容重小，強度高，燒線變化小，導熱系數低，施工方便，整體性和氣密性好，熱效率高，使用壽命長等特點，能有效地減輕爐襯重量，降低成本。

       高性能隔熱耐火澆注料使用優質耐火骨料和粉料、結合劑以及外加劑配制而成的。具體說來，主要有以下幾種方法：

       1、以優質耐火骨料和粉料為主原料，并配以結合劑以及外加劑(主要是起泡劑)等而制成的，有時配入少量輕質骨料以調整其體積密度及性能。

       2、以耐火空心球料為耐火骨料，而以同材質或者高于同材質為粉料，并配以結合劑以及外加劑制成的空心球耐火澆注料。

       3、以優質多熟料或者多微孔材料為骨料，同時配以同材質或高于同材質作為粉料，并配以結合劑以及外加劑制成高性能隔熱耐火澆注料。

       4、輕質骨料以陶粒為主，與陶粒粉或同材質粉料和結合劑以及外加劑配制陶粒隔熱耐火澆注料等等;

       下面僅對其中幾類主要的高性能隔熱耐火澆注料做一些簡單的說明和介紹。

       一、輕質鎂質耐火澆注料

       開發輕質堿性耐火澆注料是耐火澆注料技術的新發展。其中，輕質鎂質耐火澆注料是輕質堿性耐火澆注料的重要代表之一。

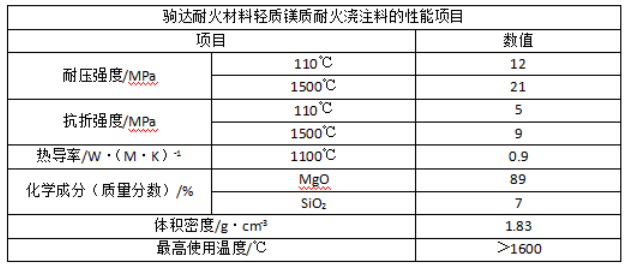

       輕質鎂質耐火澆注料是以鎂砂顆粒料作為骨料，以鎂砂細粉作為粉料配制而成的輕質耐火澆注料。這類輕質耐火澆注料所用的結合劑主要選用CA-70C、CA-80C水泥、活性氧化鋁超微粉和二氧化硅超微粉或者兩者并用等。其性能如下：

       二、氧化鋁空心球耐火澆注料

       人造空心球材料的品種很多，如氧化鋁空心球、氧化鋯空心球、莫來石空心球、鋁鎂空心球和鎂鉻空心球等。

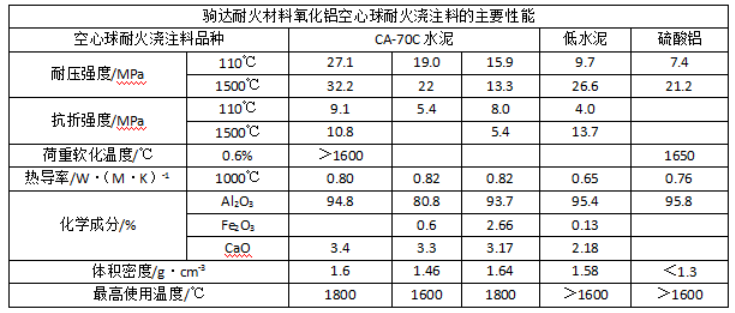

       氧化鋁空心球耐火澆注料是以氧化鋁空心球作骨料，而以工業氧化鋁或者剛玉粉作為粉料所配制的輕質耐火澆注料。這類輕質耐火澆注料所用的結合劑主要選用CA-70C、CA-80C水泥、磷酸鋁和硫酸鋁等。澆注料中氧化鋁空心球骨料的最大粒徑為5mm，通常采用自然粒徑或者分級級配。同時還添加有外加劑或者外加物，以提高材料的性能。其性能如下：

       氧化鋁空心球耐火澆注料主要應用于冶金、陶瓷、耐火、石化和炭黑等熱工爐窯上，它能滿足現代窯爐工業新工藝、新技術的發展需要，可節省能源，經濟。
