含鐵熔體對(duì)耐火材料侵蝕都很嚴(yán)重，高溫下Fe2O3與莫來石和剛玉有一定固溶度，形成有限固熔體。由于固溶體的形成，使莫來石和剛玉的晶格長(zhǎng)大。在三元系統(tǒng)中始熔溫度，當(dāng)Al2O3 /SiO2比<2.55時(shí)為1380℃；>2.55時(shí)為1460℃。在還原氣氛下，F(xiàn)e2O3被還原成FeO而脫溶進(jìn)入玻璃相，并使始熔溫度分別下降到1240℃及1380℃。形成SiO2-Al2O3 -FeO結(jié)構(gòu)體，并使耐火材料的始熔溫度下降，降低熔點(diǎn)，加劇侵蝕，降低耐火材料壽命。

此外，F(xiàn)e2O3與TiO2共存時(shí)，可與Al2O3 形成含鐵鈦酸鋁，并同時(shí)進(jìn)入玻璃相，增加液相量，從而降低制品的高溫力學(xué)性質(zhì)。

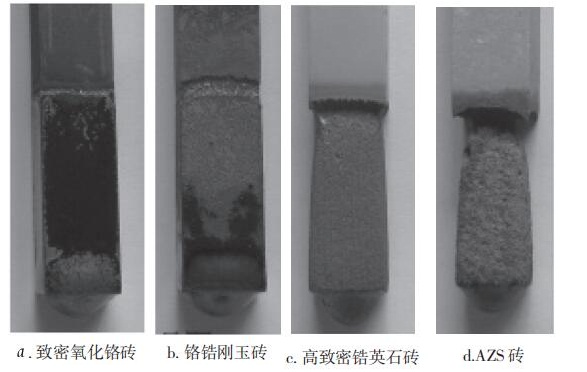

玄武巖纖維池窯法生產(chǎn)，首先要考慮窯爐壽命，傳統(tǒng)的玄武巖纖維坩堝爐采用的耐火材料，由于侵蝕快、壽命短，使用在池窯上不經(jīng)濟(jì)。必須選擇更加優(yōu)質(zhì)的耐火材料，需對(duì)不同性質(zhì)耐火材料進(jìn)行篩選并進(jìn)行侵蝕實(shí)驗(yàn)。 有資料針對(duì)耐火材料致密氧化鉻磚、鉻鋯剛玉磚、高致密鋯英石磚、41#電熔AZS磚進(jìn)行了侵蝕實(shí)驗(yàn)。侵蝕情況見圖 1

致密氧化鉻磚的抗熔融玄武巖侵蝕性最好，其次是鉻鋯剛玉磚、高致密鋯英石磚。最差的是熔鑄AZS-41 磚，其在液面線處出現(xiàn)嚴(yán)重鉆孔侵蝕現(xiàn)象。顯微結(jié)構(gòu)分析表明 ：致密氧化鉻磚結(jié)構(gòu)均勻，與玄武巖熔液反應(yīng)性小，同時(shí)與玄武巖渣中的成分形成鉻尖晶石致密層阻止了渣的進(jìn)一步滲透 ；高致密鋯英石磚在高溫下鋯英石自身分解，內(nèi)部產(chǎn)生脫鋯層和玻璃相，體積變大，產(chǎn)生發(fā)泡現(xiàn)象。 電熔AZS磚的顯氣孔率雖然很低，對(duì)玄武巖熔液有較好的抗?jié)B透性，但其液相量較多，鐵離子進(jìn)入玻璃相，形成SiO2-Al2O3 -FeO結(jié)構(gòu)體，降低熔點(diǎn)，加劇渣蝕。因此抗侵蝕性相對(duì)較差。對(duì)于采用電助熔的窯爐，還需考慮電極磚材質(zhì)的選擇，即要電導(dǎo)率低的又要耐侵蝕的耐火材料。
